Отличительные особенности
-
Доступный стенд для проведения тестирования и ультразвуковой очистки форсунок;
-
Технологии, увенчавшие 20-летний опыт производства оборудования;
-
Устройство произведено совместно с Launch;
-
Уникальная гарантия в течение 2 лет;
-
Кнопки и система управления установкой полностью русифицированы;
-
Ультразвуковая ванна поставляется в комплекте со стендом.
Функциональные особенности
-
Моделирование рабочих параметров двигателя;
-
Имитация динамических режимов работы двигателя (AUTO 1, AUTO 2, AUTO 3);
-
Проверка баланса форсунок;
-
Проверка форсунок на герметичность;
-
Поддержка режима обратной промывки;
-
Идентификация сопротивления форсунок в автоматизированном режиме;
-
Автоматический слив тестовой жидкости;
-
Ультразвуковая очистка форсунок;
-
Поддержка работы с форсунками с боковой подачей топлива (опциональная функция).

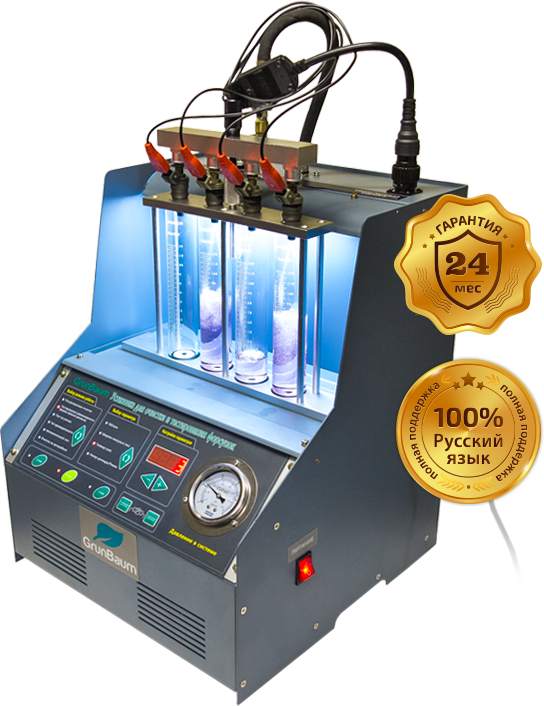

Технические характеристики INJ4000
Оптимальный выбор для малых и средних СТОINJ4000 - стенд для тестирования и чистки всех типов форсунок большинства автомобилей
- Количество форсунок: 4
- Потребляемая мощность: 450ВТ
- Ультразвуковая ванна: 100ВТ
- Давление тестирующей жидкости:0 - 0,65 Мпа
- Диапазон числа оборотов:1 - 9990 об/мин
- Точность установки числа оборотов:10 об/мин
- Диапазон числа импульсов форсунок:1 - 9999 1/сек
- Диапазон импульса включения форсунок:1 - 25 мс
- Габариты:400 Х 410 Х 540 мм
- Вес:18 кг
- Гарантия:24 месяца
Стационарный режим проверки
Автоматический цикл проверки включает в себя такие режимы, как:
-
Режим пролива форсунок, при котором оценивается гидравлическая проходимость форсунок;
-
Проверка формы факела форсунок;
-
Тест производительности на 650 об\мин;
-
Тест производительности на 4500 об\мин;
-
Тест производительности на 6000 об\мин.
Проверка на динамических режимах ДВС
В реальности двигатель работает в динамических режимах, разгон с холостого хода сменяется торможением.
Для проверки форсунок с имитацией динамических режимов двигателя стенд имитирует разгон с 350 об\мин до 6000 об\мин и обратно, осуществляя три цикла подряд.
Индикатор на панели управления стенда отражает изменения генерируемых оборотов.
https://www.youtube.com/watch?time_continue=1&v=iYcd6IR7uhE&feature=emb_logo
Проверка герметичности
Проверка на герметичность форсунок под давлением – первый тест, с которого стоит начать диагностику. Рекомендуем поднять давление до 4 бар.
При проведении данного теста важно обращать внимание не только на уровень тестовой жидкости в колбах, но и на образование капель на распылителе форсунок.
https://www.youtube.com/watch?v=arhNEI4Txhg&feature=emb_logo
Промывка форсунок в ультразвуковой ванне
Если при тестировании на стенде обнаружено отклонение в работе форсунок, то один из способов их восстановления - чистка в ультразвуковой ванне.
-
Установите форсунки в кронштейн и залейте в ванну промывочную жидкость INJ200
-
Выберите режим ультразвуковой чистки в меню на панели управления
Благодаря воспроизводимому эффекту кавитации форсунки очистятся от отложений. Рекомендованная длительность очистки - 10 минут.
После очистки форсунок необходимо еще раз проверить их работоспособность на стенде INJ 4000. Рекомендуем протестировать форсунки во 2-м автоматическом режиме, выставив давление 3,5 бара.
https://www.youtube.com/watch?time_continue=3&v=AbRJC41a8QI&feature=emb_logo
Ручной режим. Уникальный режим для опытных механиков
Уникальный режим стенда INJ4000.
Оператор выбирает свой, необходимый в конкретном случае режим работы двигателя для проверки работоспособность форсунки.
Выберете на панели управления режим «Тестирование равномерности формы факела распыла».
Задайте обороты, ширину импульса, время тестирования, номер цилиндра, форсунку которого необходимо проверить на уникальном режиме работы, и нажмите кнопку "Старт".
https://www.youtube.com/watch?time_continue=1&v=R2N2x_vtY7M&feature=emb_logo
Полный перевод на русский язык
Панель управления стенда полностью русифицирована, что облегчает работу автомеханика и не требует от него высокой квалификации.
https://www.youtube.com/watch?time_continue=1&v=Xu_AwsGgUNk&feature=emb_logo
Видеоинструкция по работе со стендом GrunBaum INJ4000
Посмотрите видеоинструкцию по тестированию и очистке форсунок на стенде INJ4000
Из нее Вы узнаете обо всех возможностях стенда, а также о нюансах каждого режима работы.
В видео показана подробная технология диагностики форсунок и чистки в УЗ ванне.
https://www.youtube.com/watch?time_continue=40&v=vzKV-FrohJo&feature=emb_logo
Основные | |
---|---|
Производитель | GrunBaum |
Гарантийный срок | 24 мес |
Страна производитель | Китай |
Напряжение питания | 220 В |
Количество проверяемых форсунок | 4 |
- Цена: 2 109,25 руб.
