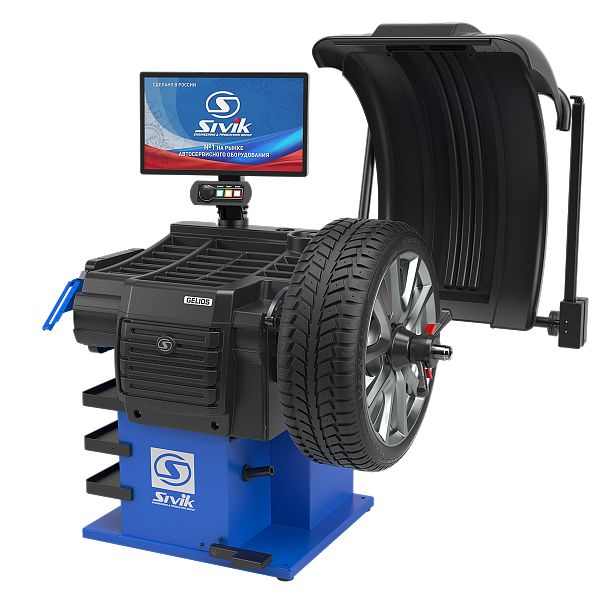

Балансировочный станок Sivik Gelios СБМП-60/3D Plus (УЗ, ТЛУ)

Современный станок для шинных центров, официальных дилерских станций и мастерских с высокой загрузкой

• Станки серии Gelios имеют максимальную производительность и точность. Отличаются минимальным временем ввода параметров, измерения дисбаланса и установки грузов.

• Благодаря своему дизайну станок отлично впишется в интерьер любого премиального сервиса.

• Яркий графический 3D интерфейс и речевое сопровождение привлекают внимание клиентов и облегчают работу мастерам.

Эффективная балансировка любых колес

• Позволяет обслуживать колеса легковых автомобилей, а также колеса легкового коммерческого транспорта.

• Автоматический ввод параметров колеса для дисков диаметром до 28”.

• Балансировка любого литого колеса за 1 цикл.

• Балансировка мотоциклетных колес при помощи специальных адаптеров.

Высокая производительность станка обеспечивается максимальным числом технологий



• Функция прямого измерения плоскостей установки грузов  Direct3D учитывает реальную форму литого диска и точно рассчитывает груз. Для ввода размера нужно подвести линейку к месту установки груза.

• Благодаря технологии AutoAlu станок автоматически определяет схему установки груза в зависимости от введенных параметров колеса.

• Станок автоматически доворачивает колесо к месту установки груза и удерживает благодаря технологии S-Drive.

• Балансировка колес, не нажимая кнопок. Технология NoTouch экономит время при балансировке каждого колеса.

• LED- подсветка места очистки и установки груза ускоряет процесс балансировки.

• Можно установить груз на «12 часов», на «6 часов», а также при помощи электронной линейки.

• Лазерный точечный указатель показывает точку установки груза на «6 часов». Очень удобно при балансировке литых дисков.

Лучшая эргономика в модельном ряду балансировочных станков Sivik

• Вал станка максимально смещен к оператору. Вылет вала увеличен на 45 мм по сравнению с младшими моделями станков. Удобно обслуживать даже самые большие и широкие колеса.

• Новая конструкция кожуха позволяет поставить станок вплотную к стене.

• Увеличено число ячеек для хранения грузов, конусов, быстросъемной гайки и других инструментов.

Надежный балансировочный станок от российского производителя

• Производится на том же оборудовании и по тем же технологиям, что и премиальные балансировочные станки SIVIK.

Автоматический ввод дистанции и диаметра электронной линейкой

• Gelios (УЗ, ТЛУ) оснащен электронной линейкой для автоматического ввода дистанции и диаметра.

По сравнению с ручным вводом использование электронной линейки обеспечивает высокую скорость работы, исключает ошибки при вводе параметров колеса.

Ультразвуковой датчик измерения ширины

• Станок автоматически вводит ширину диска. УЗ-датчик моментально считывает ширину при опускании кожуха. Повышается скорость балансировки штампованных колес.

Высокое качество балансировки (качественная центровка колеса)

• Высокоточный шпиндельный узел обеспечивает высокое качество балансировки. Критически важные детали изготовлены с точностью ±0,007 мм.
• Вал, диаметром 40мм, позволяет использовать аксессуары европейских производителей.

Станок надежно защищен от скачков напряжения

• Оснащен технологией PowerGuard. С помощью нее электроника станка защищена от повреждений во время скачков напряжения в сети.

На станке могут одновременно работать до 3 операторов

• Одновременно можно обслуживать 3 комплекта колес.
• Параметры каждого комплекта достаточно ввести 1 раз.
• Переключиться между комплектами можно нажатием одной кнопки.

Анализ и контроль объема работ



• Станок формирует подробный отчет отбалансированных колес и установленных грузов с возможностью записи на SD-карту.

• Вы можете отследить время работы, размер обслуженных колес, тип установленных грузов, массу грузов.

Оценка нарушения геометрии диска



• В комплекте ролик для измерения биения диска. Позволяет определить необходимость ремонта или замены диска.

Компьютерная оптимизация положения шина-диск



• При больших показателях дисбаланса можно выполнить процедуру оптимизации положения шина-диск. Провернув шину относительно диска по подсказкам станка, можно снизить массу устанавливаемых грузов.

• Процедуру оптимизации под руководством станка проводить быстрее и точнее, чем вручную.

• Гарантировано получение минимального статического дисбаланса колеса не более чем за два проворота шины.

• Во время длительной оптимизации на станке можно балансировать другие колеса, переключившись на другого оператора.

Мастер проверки и калибровки подскажет о необходимости проведения калибровок и поможет выполнить их самостоятельно

• Специальный “Мастер проверки” определит необходимость проведения калибровок станка.

• Пользователь может выполнить все калибровки самостоятельно (вала, линеек и датчиков дисбаланса).

• Пошаговые инструкции по калибровке с картинками и подробным описанием.

Сменяемое направление вращения вала



• Поворот колеса к месту установки груза по самому короткому пути - экономия время.

• Возможно изменение направления вращения вала согласно вашей привычке.

Расширенный набор аксессуаров для работы на станке

• Надежная быстросъемная гайка Sivik.

• Набор 3-х конусов Sivik повышенной твердости.

• Двухсторонний конус и кольцо для обслуживания колес легкого коммерческого транспорта с большим диаметром внутреннего отверстия 108-174 мм.

• Калибр для самостоятельной профессиональной калибровки линейки.

• Клещи для установки и снятия набивных грузов.

• Скребок для снятия самоклеящихся грузов.

• Дистанционное кольцо для балансировки колес, в которые глубоко проваливается конус.

• Ролик для оценки биения диска.

Гарантия качества

• Высокая точность балансировки подтверждается свидетельством о внесении балансировочного станка Gelios (УЗ, ТЛУ) в государственный реестр средств измерений.
• Гарантия производителя на станок - 2 года

ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ

Макс. масса колеса, кг 70

Макс. диаметр диска, дюйм 28

Макс. ширина диска, дюйм 20

Макс. диаметр колеса, мм 900

Точность, г 1

Диаметр вала, мм 40

Дисплей LCD 22

Напряжение в сети 220В

Масса, кг 131

Габаритные размеры, мм 1335х1180х1850

Цвет Синий / красный

ОСНАЩЕНИЕ

Электронная линейка для измерения диаметра и дистанции

Бесконтактный ультразвуковой датчик измерения ширины

Высокоточный шпиндельный узел диаметр вала 40мм

Лазерный точечный указатель установки грузов "на 6 часов"

Увеличенный вылет вала для установки широких колес

Улучшенный доступ внутрь колеса (вал смещен ближе к передней стенке)

Специальная конструкция кожуха (возможна установка вплотную к стене)

LED-подсветка места установки груза

Ролик диагностики биения диска

ФУНКЦИИ

Split - установка ленточных грузов за спицами

Счетчик отбалансированных колес

Отчет об установленных грузах

Детализированный отчет с возможностью записи на флэш-карту

Три профиля оператора

Оптимизация положения шина-диск

Минимизация статического дисбаланса

Специальная программа для балансировки мотоколес

Программа «Мастер проверки и калибровки станка»

Компенсация дисбаланса адаптера

Речевое сопровождение, полифония

Эргономичная рабочая зона

Руководство по эксплуатации Gelios УЗ, Gelios УЗ+ЭМВ+ТЛУ, Gelios УЗ+ТЛУ

КОМПЛЕКТАЦИЯ

Быстросъемная гайка Sivik

Три конуса
(43÷114,5 мм)

Клещи для установки и
снятия грузов

Двухсторонний конус 108-174 мм и кольцо для крепления колес легкого коммерческого транспорта с больших диаметром центрального отверстия

ВЫ МОЖЕТЕ ДОПОЛНИТЬ КОМПЛЕКТ ПОСТАВКИ

ТЕХНОЛОГИИ



•
•
•
•
•
•

Direct3D УЗ

Прямое измерение параметров плоскостей коррекции

Причиной неэффективности многих балансировочных станков при работе с литыми дисками является традиционная технология определения мест установки грузов. Расчет ведется на основе данных о диаметре и ширине колеса, которые вводятся вручную или обычной электронной линейкой и условного профиля диска, заданного производителем балансировочного станка. После ввода данных и выбора программы ALU станок рассчитывает необходимую массу грузов и места их установки.

Однако, из-за несоответствия реального профиля диска условному, фактическое место установки груза может существенно отклоняться от расчетного по вылету и диаметру (см. рисунок).

Это, в свою очередь, приводит к возникновению остаточного дисбаланса. Следовательно, необходимы повторные циклы балансировки.



Прямое измерение осуществляется автоматически электронной линейкой и УЗ-датчиком.
Для ввода диаметра и дистанции  достаточно подвести линейку к плоскости установки груза. Ширину станок определит автоматически во время измерения дисбаланса при опускании кожуха.



Измерительная система станков, на базе технологии Direct3D, позволяет осуществить прямой ввод параметров плоскостей установки грузов, т.е. электронной линейкой непосредственно измеряются вылет и диаметр окружности, на которую будет установлен груз.
Исходя из полученных данных, станок точно рассчитывает необходимую массу грузов и их положение. Это позволяет отбалансировать практически любое колесо за один цикл.

Точная установка ленточных грузов

При установке груза в положение «12 час» или «6 час» на глаз, особенно внутри диска, возможно смещение груза по окружности до 20 мм, что приводит к остаточному дисбалансу (5-6 г при грузе 50 г).

Завершающая часть технологии Direct3D – установка
ленточных грузов электронной линейкой:
• точно на дистанцию, соответствующую расчетной
• точно в расчетное угловое положение
• оператор фиксирует груз в зажиме, выдвигает
его до звукового сигнала и прижимает к ободу
