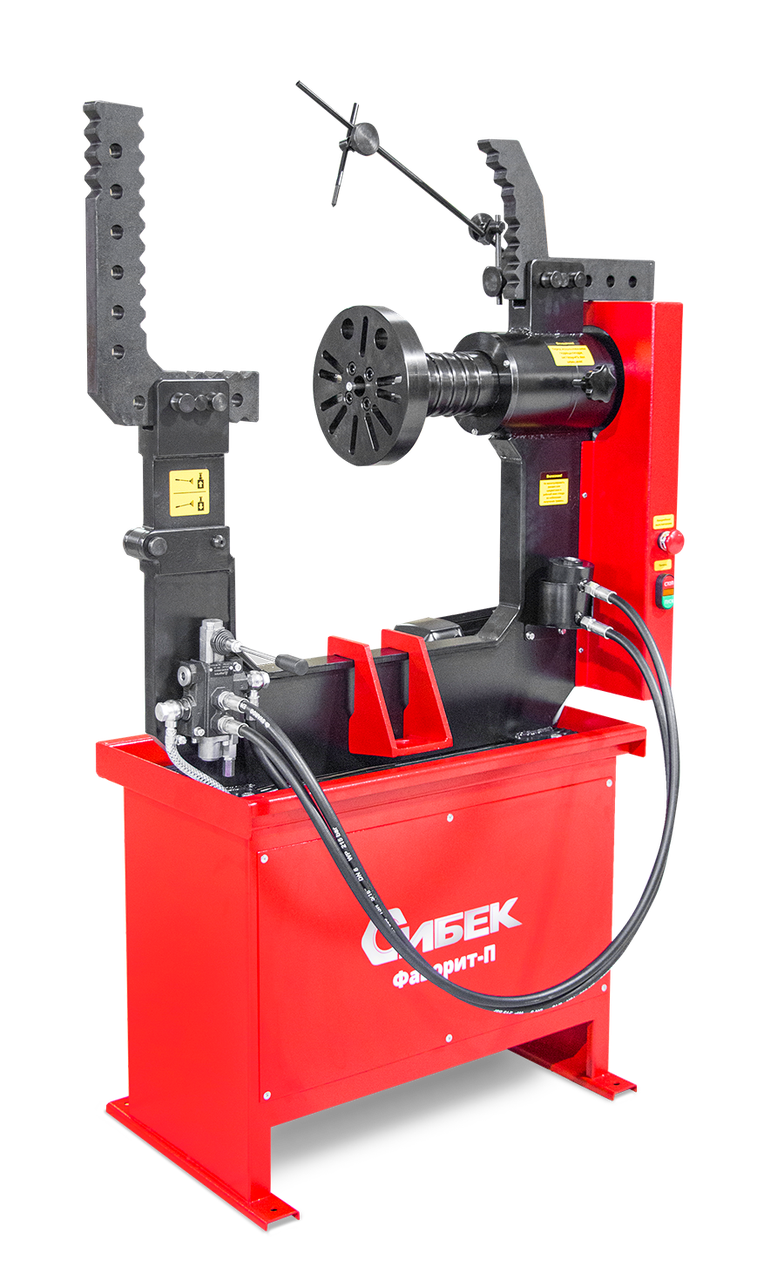

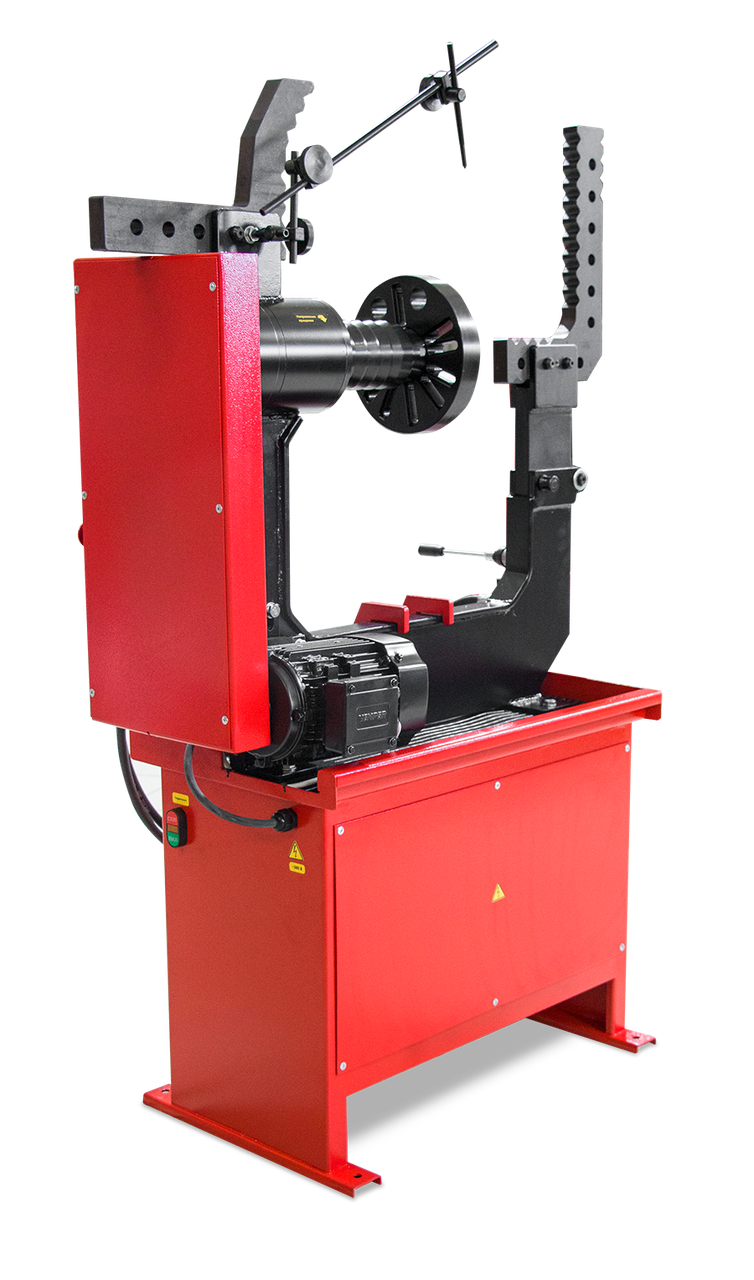

Стенд для правки дисков «Фаворит-П» предназначен для правки литых и кованых легкосплавных дисков от 10 до 24 дюймов включительно (от 22-х дюймов используйте мобильный кронштейн). Вал изготовлен из конструкционной легированной стали 50Х с повышенной износостойкостью и прочностью. Стенд оснащен электрическим приводом вращения вала, предназначенного для облегчения поиска зоны правки диска, что, безусловно, повышает производительность труда и качество работ.
Простота в использовании является одним из главных достоинств стендов в отличии от аналогичных моделей других производителей, а также доступность ремонта.
Ремонтируемый диск закрепляется на планшайбе, группа пазов которой позволяет зафиксировать любой диск вышеуказанного размера. Гидравлический привод стенда «Фаворит-П» позволяет достигать максимального усилия в зоне правки до 5000 кг, что, в большинстве случаев, позволяет полностью восстановить геометрию ремонтируемого диска. Комплектуется сменными рихтующими насадками и рабочими штоками. Для хранения набора вспомогательных инструментов в конструкции стенда предусмотрен инструментальный ящик. Управление рабочим гидроцилиндром осуществляется при помощи гидравлического распределителя со встроенным редукционным клапаном и регулятором давления. Гидроцилиндр приводится в действие давлением масла, создаваемым масляным насосом. Масляный насос, размещенный внутри корпуса стенда, является основой гидропривода «Фаворита-П». Вращение насоса осуществляет электродвигатель, соединенный с насосом через муфту. На обратной стороне струбцины расположен указатель биения, представляющий собой металлический стержень с острым основанием. Указатель биения служит для четкого определения места ремонта, особенно в заключительной стадии. Включение вращения шпинделя станка осуществляется нажатием кнопки, расположенной на передней панели. Передача момента от двигателя к шпинделю производится посредством ременной передачи.
«Фаворит-П» также имеет дополнительную опцию – усиленную поворотную скобу, которая облегчает установку ремонтируемого диска на планшайбу. Для установки диска часть скобы отводится в нерабочее положение, затем диск устанавливается на планшайбу, скоба возвращается в рабочее положение и фиксируется. Опция особенно удобна при работе с большими и широкими дисками. Конструкция прошла тестирование в собственных шиноремонтных мастерских и получила одобрение пользователей.
Характеристики
Диаметр посадочной полки устанавливаемого диска, дюймов | 10-24 |
Ширина устанавливаемого диска, дюймов, не более* | 13 |
Напряжение питания, В | 380±10% |
Потребляемая мощность, кВт, не более | 1,3 |
Рабочее давление в гидросистеме, кгс/кв.см | не менее 150 |
Максимальное выходное давление гидронасоса, кгс/см.кв. | 250 |
Производительность гидронасоса, л/мин | 1,35 |
Рабочий ход штока гидроцилиндра, мм | 30 |
Максимальное усилие, развиваемое рабочим цилиндром, Н | 50000 |
Степень защиты оболочки, | IPX0 |
Класс защиты от поражения электрическим током, | I |
Число оборотов шпинделя, об/мин | 120 |
Наличие привода | + |
Наличие откидного кронштейна | + |
Наличие токарного суппорта | — |
Вес нетто,кг | 220 |
Вес брутто, кг | 275 |
Габаритные размеры min (ДхШхВ), мм** | 460х1030х1435 |
Габаритные размеры max (ДхШхВ), мм*** | 460х1195х1485 |
Габаритные размеры в упаковке (ДхШхВ), мм, не более | 750х1200х1530 |
* — в зависимости от вылета и внешней формы диска; | |
** — токарная каретка и упоры не установлены; | |
*** — токарная каретка и упоры установлены в крайние положения. |
Основные | |
---|---|
Производитель | Сибек |
Страна производитель | Россия |
Пользовательские характеристики | |
Степень защиты оболочки | IPX0 |
Рабочий ход штока гидроцилиндра | 30 мм |
Объём упаковки | 1,06 м куб. |
Рабочее усилие, развиваемое гидроцилиндром | 3080 кгс |
Вес в упаковке | 250 кг |
Максимальное усилие, развиваемое гидроцилиндром | 4875 кгс |
Размеры в упаковке, Д х Ш х В | 700x1100x1375 мм |
Рабочее давление в гидросистеме | 75-80 кгс/см² |
Класс защиты от поражения электрическим током | I |
Расчетная производительность | 4 дисков/час |
